Datasheets van- en andere nuttige informatie over-

de Niels-specials ;-)


Maart 2009: Deze webpagina wordt gemirror'd op http://www.marcovannoord.com/niels/  Mocht deze pagina langzaam laden, gebruik de mirror dan.

Deze webpagina is door mij gemaakt als
service voor de deelnemers aan de akties die Niels houdt op Samenkopen.net.
Ik heb geen financiële- of andere belangen in de akties van Niels, en doe dit belangeloos.

Van de meeste componenten zijn de datasheets gewoon te vinden op
http://www.alldatasheet.com/ of http://www.datasheetcatalog.net/ . Of Niels heeft er een (werkende) link bij gezet. Die datasheets vind je dus niet hier.
Deze webpagina is er voor de Niels-specials. Staat de door jou gezochte informatie niet op deze pagina, dan heb ik 'm ook niet. Het heeft dus geen zin om datasheets bij mij aan te vragen.

Over aansprakelijkheid:
Aan de inhoud van deze pagina kunnen geen rechten worden ontleend.

Het gebruik van de informatie op deze webpagina is geheel voor risico van de gebruiker; ik sta niet in voor de correctheid van deze informatie, en wijs op voorhand iedere aansprakelijkheid af.

Over het dataverkeer:
Als je hier een datasheet vindt die je nodig hebt, download 'm dan naar je eigen computer !! En gebruik deze pagina niet als off-line free storage space. Loopt het dataverkeer uit de hand, dan zal ik deze service moeten beëindigen. En dat zou toch jammer zijn ....  zeg nou zelf !

Nard Awater, 20 april 2008
Plons_skn op Samenkopen.net

Updates:


 18 september 2011: DDS AD9850 module

 10 september 2011: 125Khz EM4100 RFID reader module RDM630 (UART) output for Arduino

 9 september 2011: POWER leds 10 en 30 Watt: afmetingen en enkele specificaties

  4 april 2009: extra informatie over de 37.9 bij 37.9 mm dotmatrix display

  17 januari 2009: Li-ion Discharge PCB's

  26 november 2008: Link naar SA14002D 2A Solid State Relais  toegevoegd (met dank aan Stynus)

  19 juni 2008: datasheet van Mini-USB SMD 4-pin toegevoegd

  6 mei 2008: datasheets van 5 en 12 Volt relais toegevoegd

  22 april 2008: foto's van toepassingen bij LCD's geplaatst

  20 april 2008: een heleboel datasheets van Niels ontvangen

Ben je hier al eerder geweest, en kom je kijken of er iets nieuws is bijgekomen, gebruik dan de refresh (vernieuw)-knop van je browser. Doe je dat niet, dan is de kans groot dat deze pagina gewoon uit de cache wordt gelezen. En die is niet zo vernieuwend  :-S

Heb je een tip, aanvulling of een correctie, .... misschien zelfs een datasheet: mail het dan naar me.


Maar als ik hier een mailadres neerzet, zit dat account binnen de kortse keren vol met spam. En een plaatje helpt ook al niet meer :-(

Dus doen we het anders: wat mensen wèl kunnen ..... en spambots niet is:  nadenken.
Het iemeel adres bestaat uit:  De voornaam van de orga (dus niet de mijne), zonder hoofdletter, dan de bekende krul, en vervolgens het domein: en dat staat nu in de adresbalk van je browser.

Lijst van wat er nu is:

- 433 MHz zend- en ontvang-modules
- LCD- , OLED en PLED displays
- 7 Segment displays
- Dot Matrix displays
- Kleine SMD-container
- RGB flux led, common + en common -

- Motoren

- Relais

- mini-USB-connector-4pin

- Link naar foto en Eagle-symbool SA14002D 2A Solid State Relais

- Li-ion Discharge PCB's

- Power leds

- RFID 125kHz reader

- DDS AD9850 module

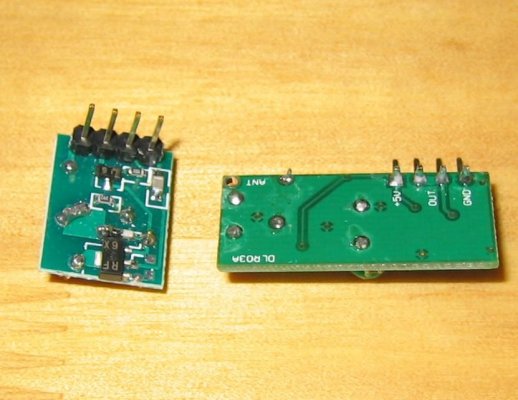

433MHz zend- en ontvang-modules:





Ik heb hier alles neergezet wat ik kon vinden over deze modules.
Ondanks het feit dat de foto's niet 100% overeenkomen met de ontvangen modules van Niels, zijn naar mijn mening deze datasheets representatief (en in ieder geval beter dan niets)
Wanneer ik nieuwe informatie heb, zal ik die hier posten, en zonodig ouwe hap er afhalen.
een PDF-je van de ontvangers
Link naar de website van de fabrikant
Link naar de zenders aldaar
Link naar de ontvangers



LCD- , OLED en PLED displays:

x De moeder aller LCD-displays PDF
x LCD1601A PDF
x LCD1602C PDF
x LCD1604A PDF
x LCD2002A PDF
x LCD2004A PDF
x LCD12864C PDF
x LCD12864CTS PDF
x LCD19264D PDF
x LCD240128A PDF
x LCD320240A-2TS PDF


Hieronder een aantal foto's van de displays in "real life"

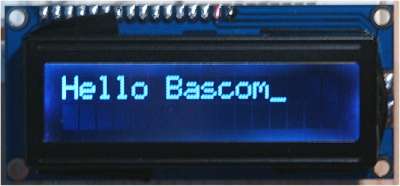

LCD display 2*16 characters Black


Testplaatje
niet echt een super-contrast
maar de backlight staat hier dan ook op maximum

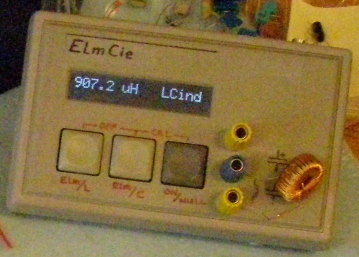

In de uiteindelijke toepassing
ziet het er toch heel appetijtelijk uit

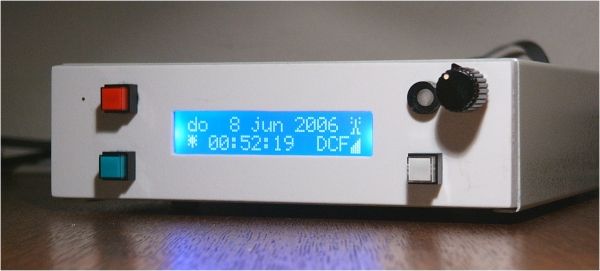

LCD display 2 * 16 characters blue


Ik was aangenaam verrast door dit display: mooi toch ?!

Graphic LCD Display 128 x 128 Grey

Wanneer je dit display wilt toepassen, zorg dan voor een forse microcontroller: dit display heeft 2 volle (8 bit) poorten nodig. Maar dan heb je ook wat :-)
En als bonus: de gecompileerde library voor gebruik in Bascom. Je kunt 'm gewoon gebruiken in je eigen toepassing.
De source (.lib) kan (en wil) ik niet publiceren omdat mijn library is afgeleid van een bestaande library. En daarop zit copyright .... terecht !
Demo programma met Glcd4_0108.LBX in dit pakket

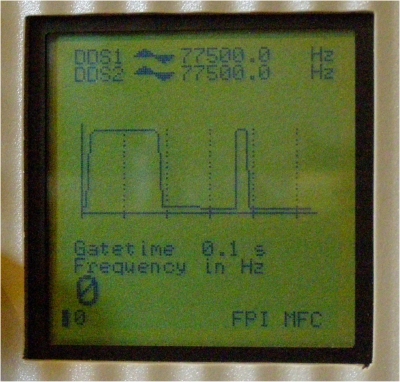

Zonder achtergrondverlichting toch een zeer leesbaar display

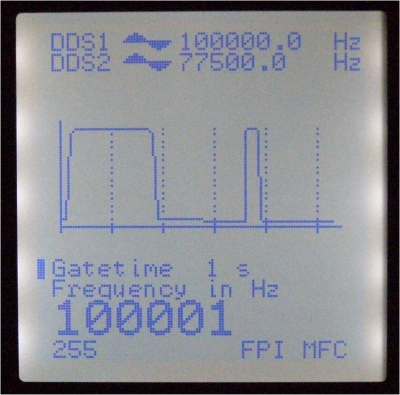

Met achtergrondverlichting een zeer fraai display

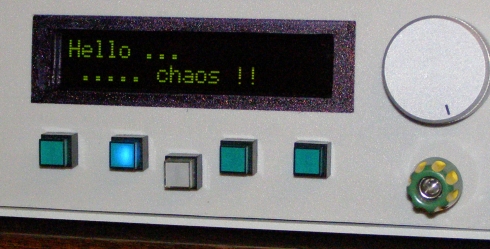

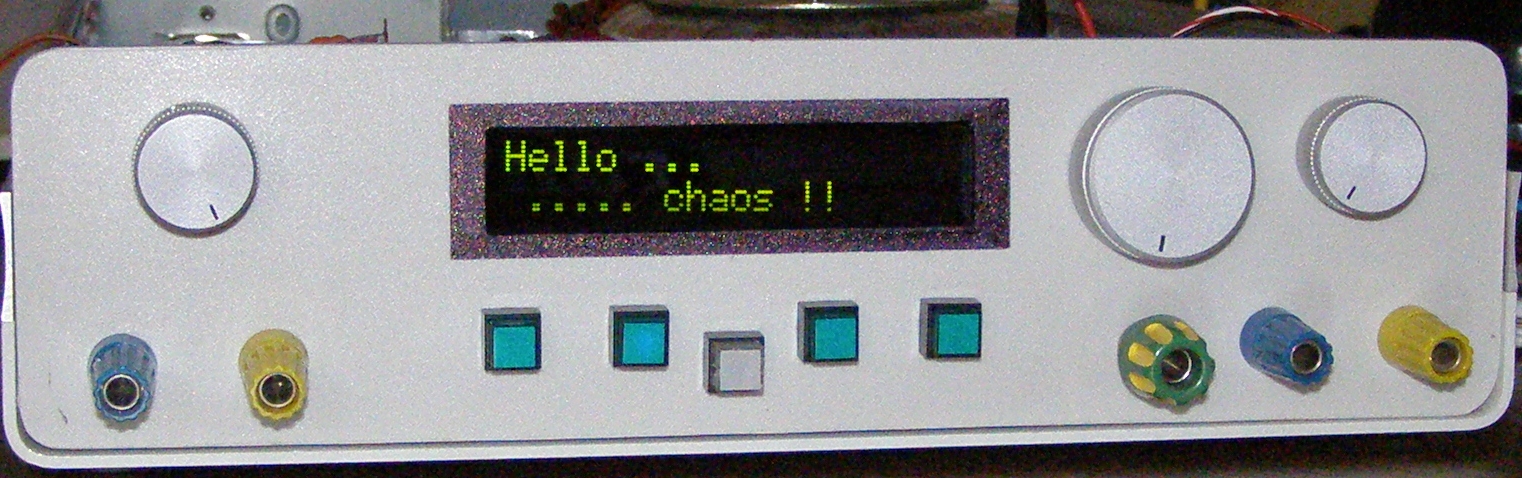

PLED Characters display 2 * 20 (uit een eerdere aktie)

Een correctie op de datasheet: Bij 2.5V contrast-spanning doet-ie nog niks; ik gebruik hier 3.5 tot 4.5V
2 november 2011 update: na twee jaar op de plank is dit fraaie (en helaas dure) display ter ziele. Gelukkig dat er een gewone LCD vervanger is: het zou toch jammer zijn als ik een nieuwe frontplaat zou moeten maken.


Lage intensiteit


Met een beetje meer contrast: ondanks de flitser een super-plaatje. En in het echt nog mooier dan hier :-)

Nog even een technische tip: wanneer je een LCD-display aansluit op een microcontroller (ik gebruik Atmel AVR's), zorg dan voor een pull-down-weerstand van 4k7 op E (Enable) : daarmee voorkom je dat het display al aan de haal gaat, vóórdat de microcontroller de LCD kan initialiseren.

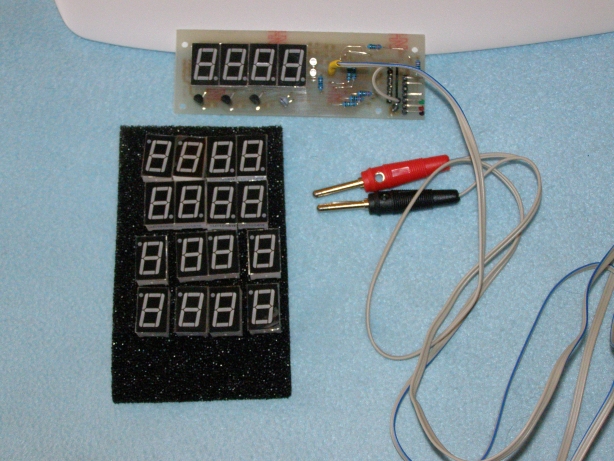

7 Segment displays

(alle drie de typen):


Het bordje is m'n eerste proto



7 segment displays (alle) PDF


Dot Matrix displays:

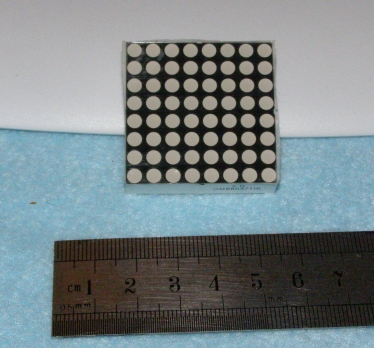

plaatje van een 37.7 bij 37.7 mm

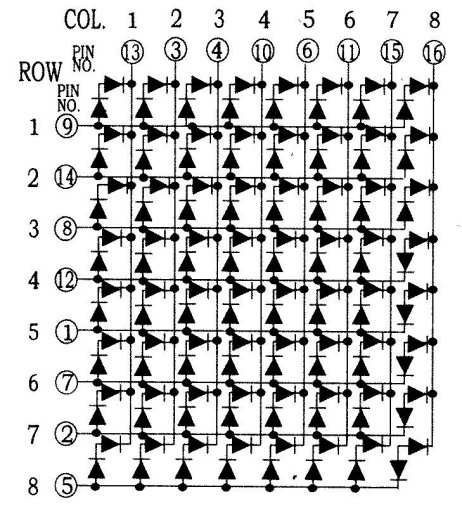

- 8x8 dots, 6 cm bij 6 cm, common anode aansluitschema
- 8x8 dots, 37,7 mm bij 37,7 mm aansluitschema

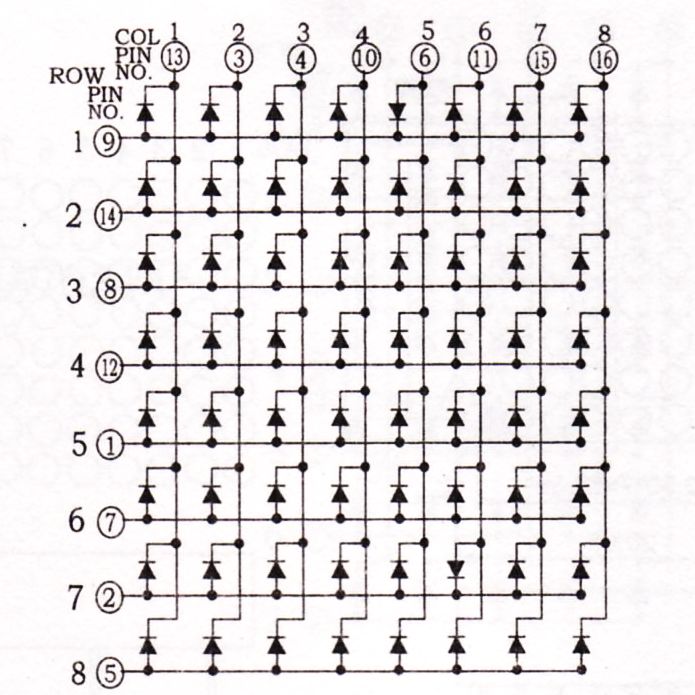

- 8x8 dots, 20 mm bij 20 mm aansluitschema

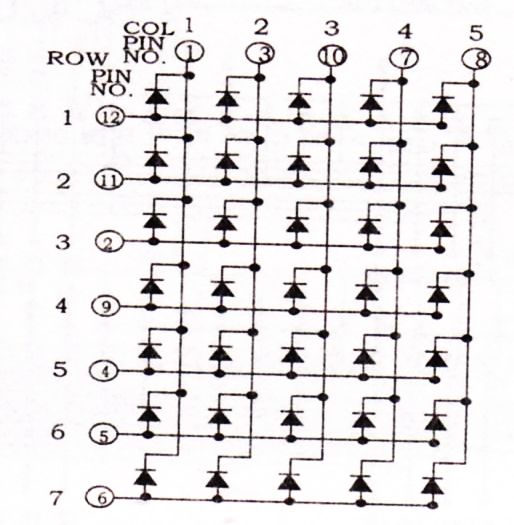

- 5x7 dots aansluitschema

- 8x8 dots, 6 cm bij 6 cm, RGB full color, common anode.
Nog geen plaatje, maar wel een  PDF  Met dank aan Mark :-)
En de PDF van Niels

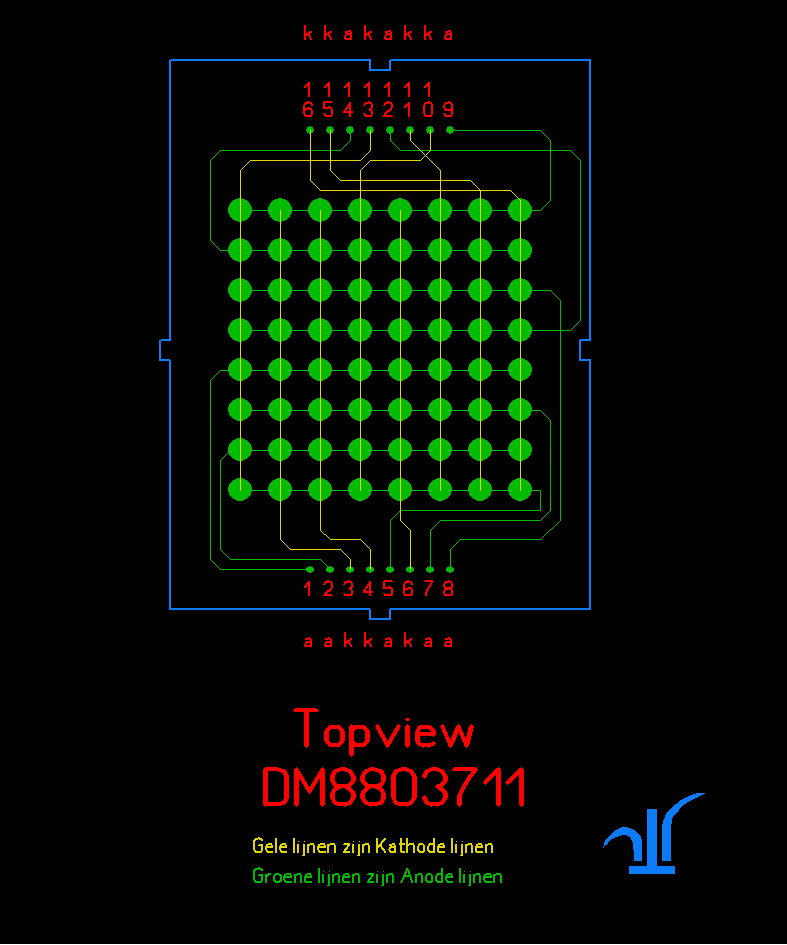

De

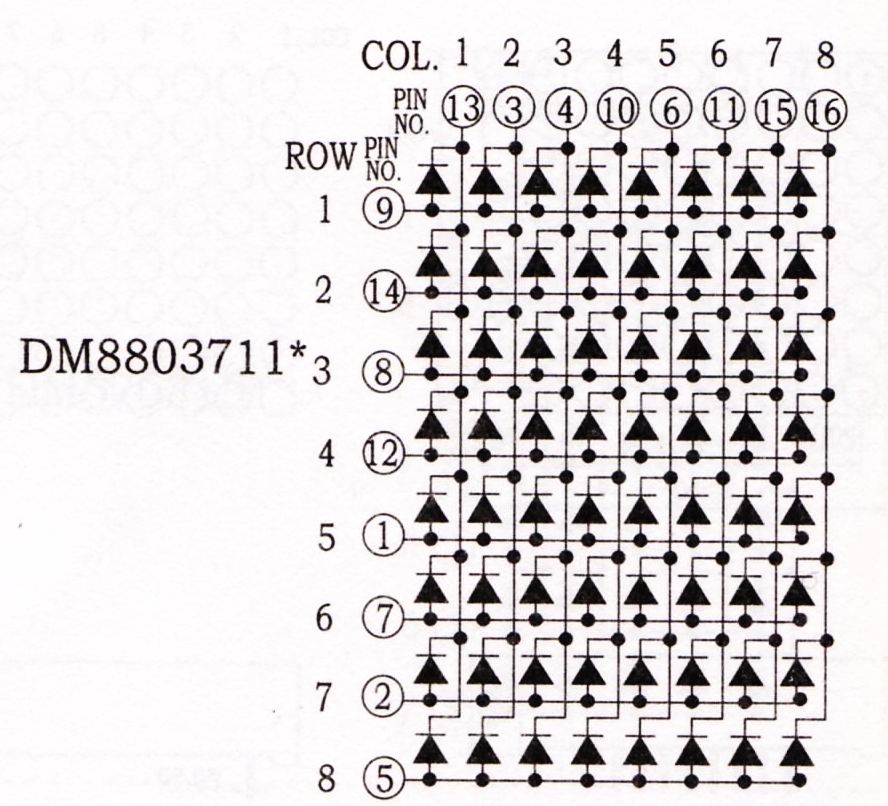

8x8 dots, 37,7 mm bij 37,7 mm nogmaals ..... in de hoop dat het aansluiten makkelijker wordt

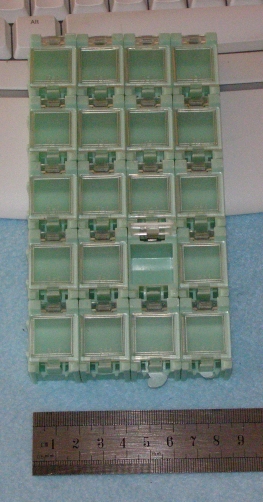

Kleine SMD-container

(fotootje om een betere indruk ervan te krijgen)





RGB flux led, common + en common -




De datasheet

Ik kan niet uit de beschrijvingen afleiden welk produkt dit is in de afdeling RGB-leds.
Ik heb deze bij één van de eerste (misschien zelfs de allereerste ... ) aktie van Niels gekocht.

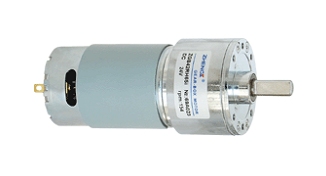

Motoren


ZGA17RU6V30R PDF
ZGA17RU12V120R PDF
ZGA28RP12V5R PDF
ZGA32RA12V60R PDF
ZGB37RG PDF
ZGB42RH12V180R PDF

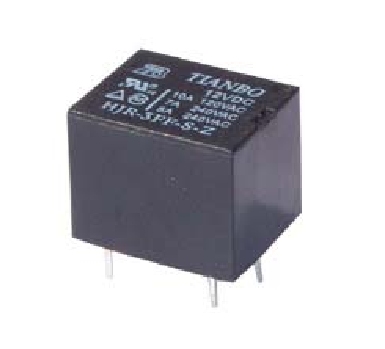

Relais 5 en 12 Volt



website:
http://www.fotorele.net/images/tianbo/HJR-3FF-SPEC.pdf

HJR-3FF-SPEC.pdf

met dank aan Sebastien :)


Mini-USB SMD 4-pin



In de huidige aktie (juni 2008) gaat het om deze:
http://www.samenkopen.net/action_product/18492/417927

Mini-USB SMD 4-pin.pdf

wederom dank aan Sebastien :)

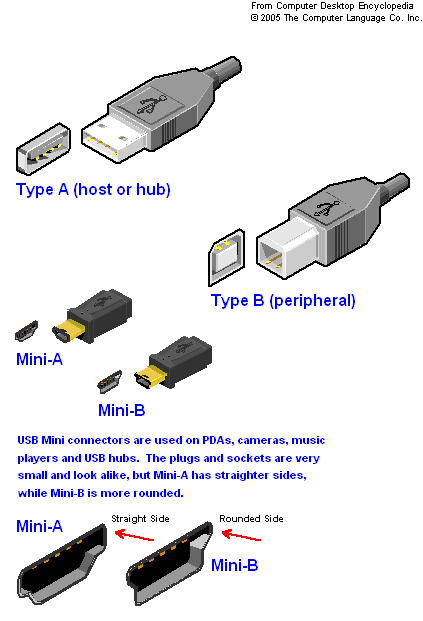

Als referentie hierbij een overzicht
(met dank aan vdbeke en Computer Desktop Encyclopedia)




Li-ion Discharge PCB's

Wanneer je de Li-ion cel(-len) gebruikt om een motor of andere inductieve belastingen te voeden, moet de Discharge-PCB beschermd worden tegen hoge inductie-spanningen die optreden bij het afschakelen van deze belasting. Ik had er niet aan gedacht en poefff, ..... einde oefening voor m'n Discharge PCB. Ja, natuurlijk degene die het lastigst te vervangen is ..... Murphy, you know

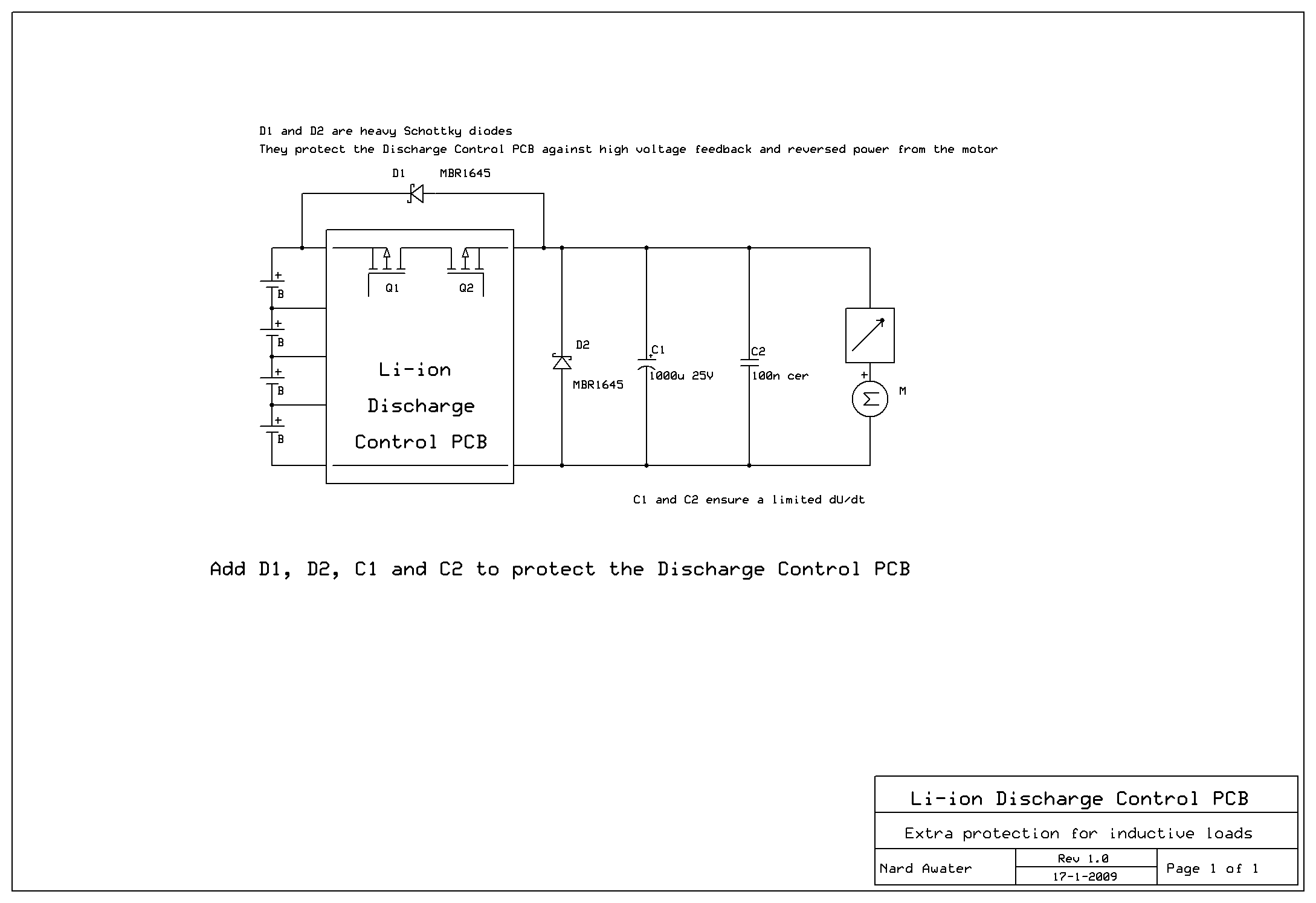

Hierbij een voorbeeld van hoe het Discharge board beschermd kan worden bij inductieve belastingen:
(de afbeelding is hier verkleind; rechter muisklik en "Opslaan als" om het schema in volle omvang te zien)




Je kunt natuurlijk ook kiezen voor kleinere schottky's; ik prefereer overkill boven "net-an"

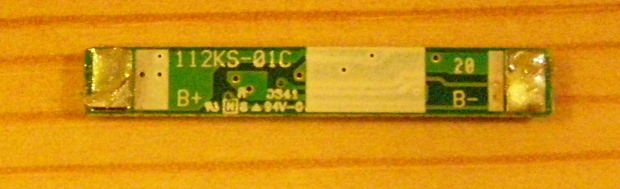

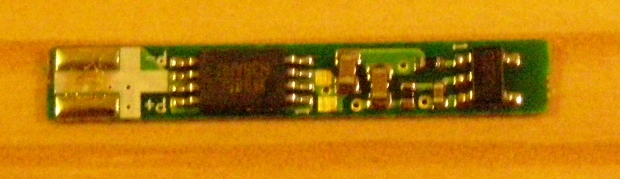

1. Voor één Li-ion cel:



Hier is een aansluitschema overbodig, maar voor de volledigheid toch maar:
Op B+ sluit je de + van de Li-ion cel aan, en op B- de min
P+ is de positieve uitgang, P- de negatieve. Deze twee gaan naar de belasting.

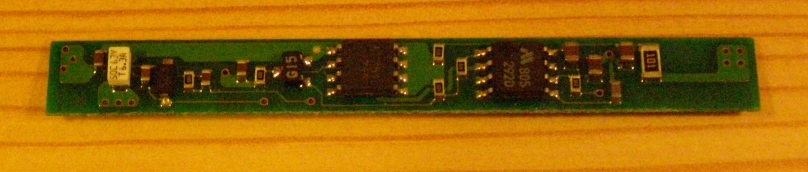

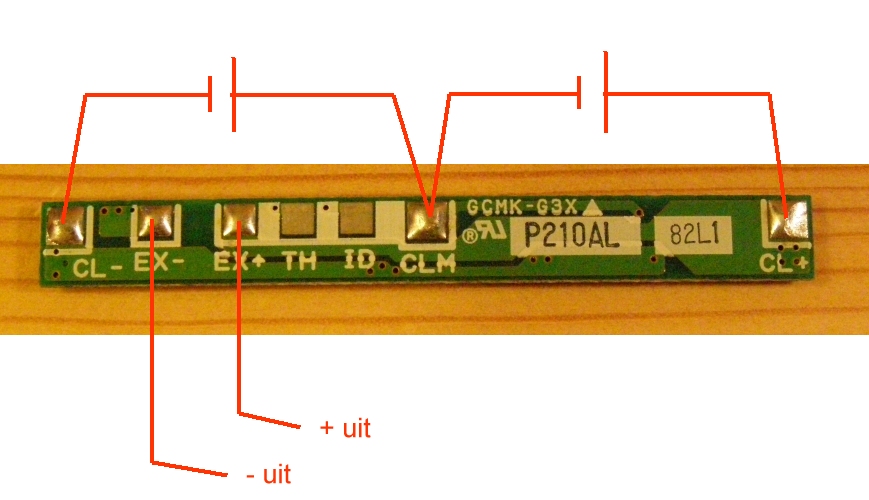

2. Voor 2 Li-ion cellen:








3. Voor 3 Li-ion cellen:

Nog geen plaatje van


4. Voor 4 Li-ion cellen:

Hier bestaan 2 varianten van: een 3A-versie en een 5A-versie
(plaatjes komen van Niels' www.ledsee.com)

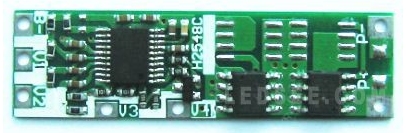

De 3A-versie heeft twee power-fets

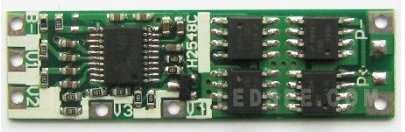

De 5A-versie heeft vier power-fets

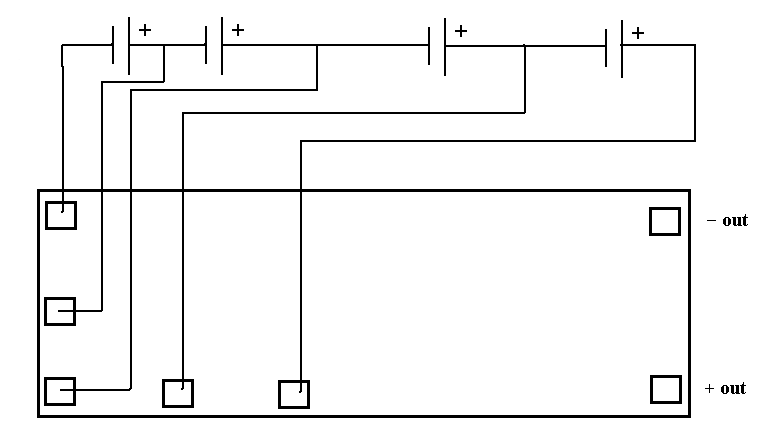

Aansluitchema:

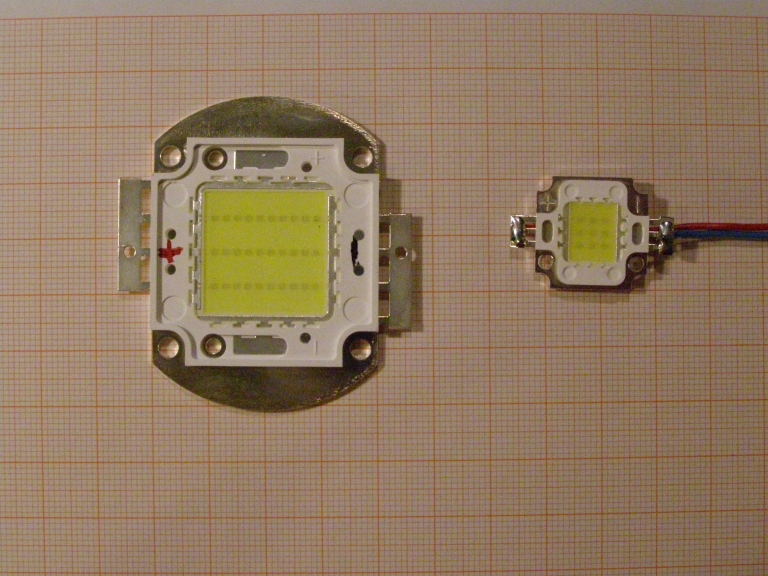

Power leds 30 Watt en 10 Watt

Ik heb het antwoord op mijn vraag over de afmetingen niet afgewacht maar gewoon besteld.
Er komt een enorme klap licht uit dus niet erin kijken.
Zorg voor goede koeling van deze "beasts"



De 30 Watt versie:

kleur: 6000K ±300K
lichtsterkte: 2400-2500LM
Fv: 30-36V
Vermogen:30W
light angle:120-140 degree
IF = 1000mA
gewicht 40 gram
De 10 Wat versie:

kleur: 6000K ±300K
lichtsterkte: 800-900lm
Fv: 10.5V-11V
Vermogen:10W
light angle:120-140 degree
If=1000mA
gewicht 8 gram

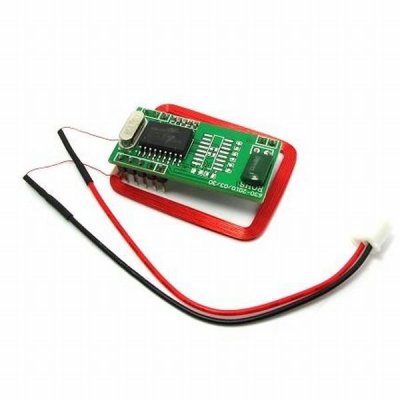

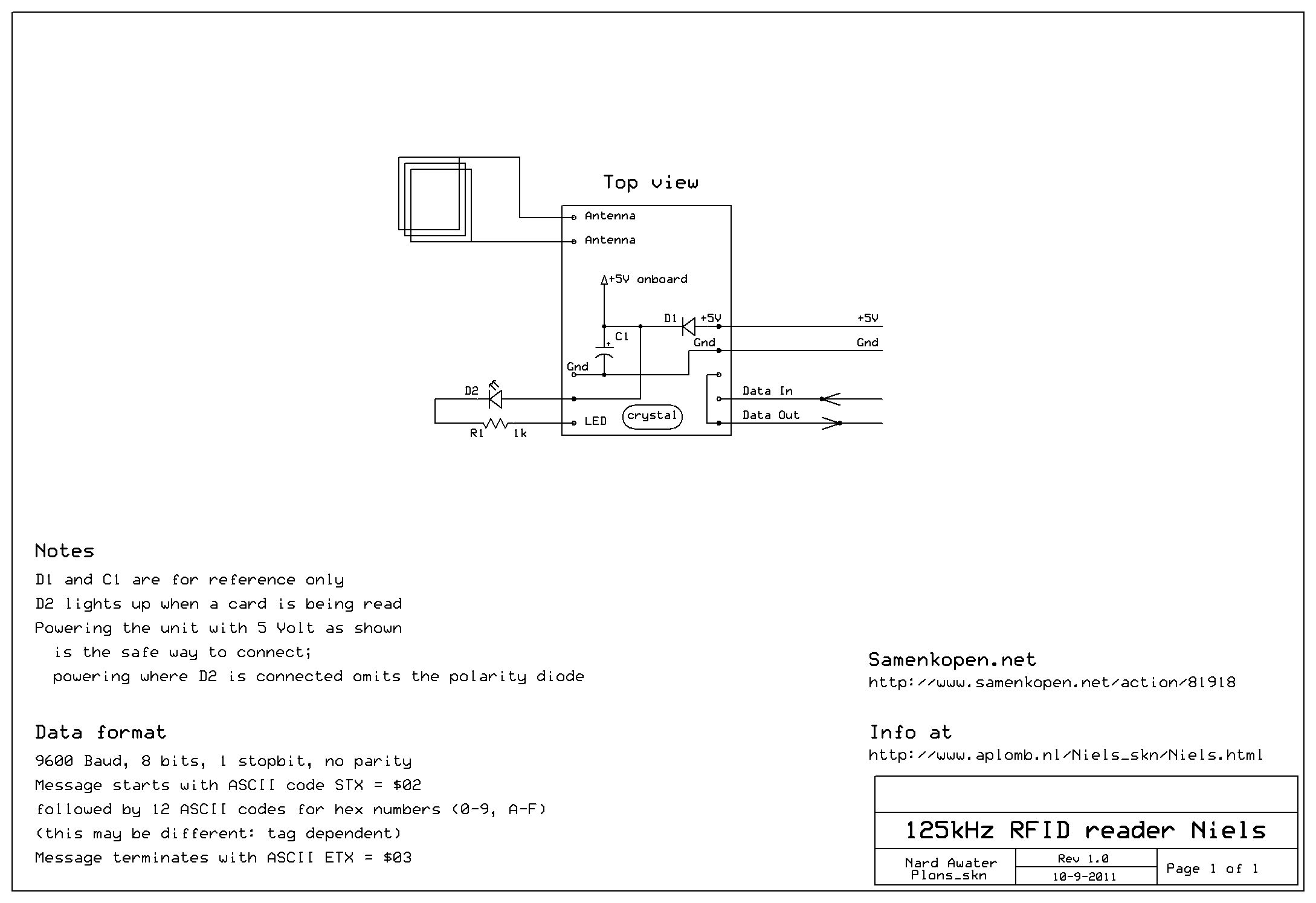

125Khz EM4100 RFID reader module RDM630 (UART) output for Arduino



Aansluitgegevens:
(Rechter Muis Knop, Afbeelding opslaan als ... dan heb je 'm in vol ornaat)

RFID Tags heb ik via Ebay besteld: het is zinvol om even rond te neuzen: prijzen variëren nogal per leverancier

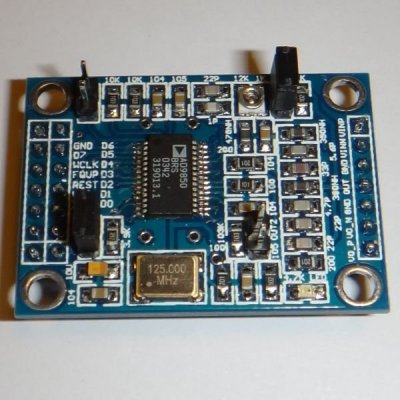

DDS AD9850 module

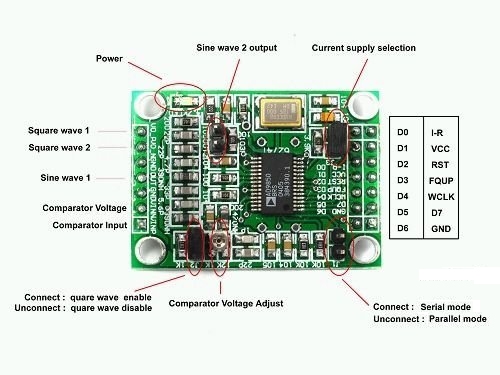

Dit is de gecorrigeerde versie: in de aktie met item  http://www.samenkopen.net/action_product/81918/983047
zit een fout




en dan is er een beter leesbare PDF van het schema voorhanden

Ik heb een Freeduino met een protoshield gebruikt om deze module aan de tand te voelen.
Wanneer ik alle informatie hier uit zou werken wordt deze bladzijde wel erg lang.

Dus heb ik wat pakketjes gemaakt. Software revisies en Hardware revisies zijn gekoppeld. Dus Rev1 SW hoort bij rev1 HW
BascomAVR softwarepakket  Voor niet Bascom gebruikers: open de .bas-files in Programmers Notepad of zo. Kladblok sucks.
Schemapakket  Schema's zijn getekend met ExpressSch: te vinden op de Toolspage
Maar ik heb de schema's ook geëxporteerd naar een .png. Zitten allemaal in hetzelfde pret-pakket

Een paar fotootjes:

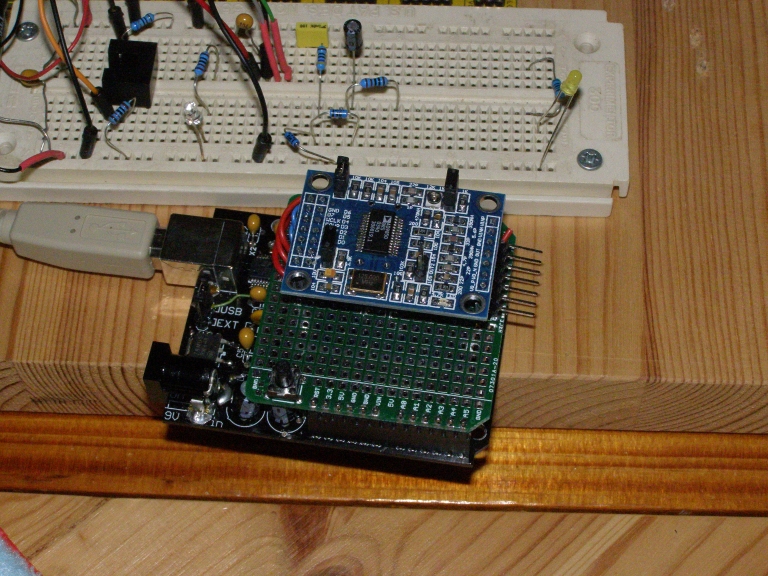

Zo heb ik getest (foto van na het opruimen)
Boven de DDS module zie je de ladingpomp op het breadboard

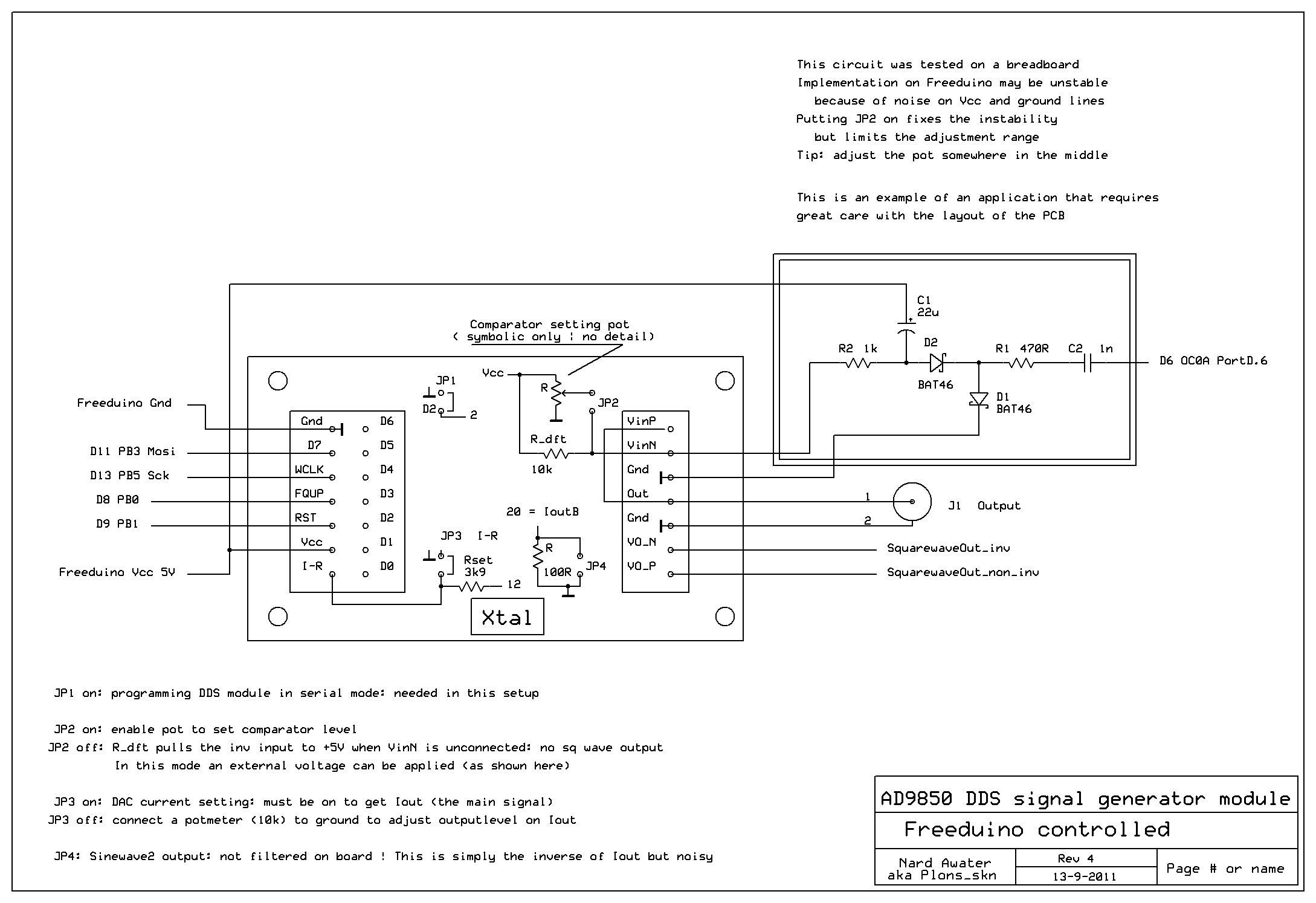

Dit is het schema rev4: links de SPI aansluiting naar de Freeduino, rechts de ladingpomp en de uitgangs-signalen
(RMK, Opslaan als ... dan krijg je 'm in volle resolutie op je PC)

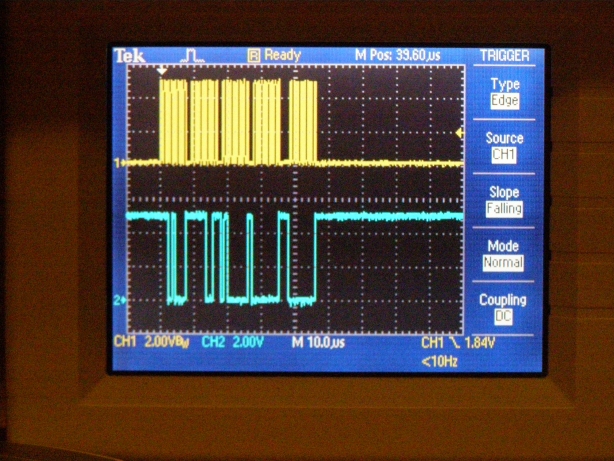

Rev1: de primaire test: SPI om de module aan te sturen op de digitale scope: geel = Sck, blauw = MOSI

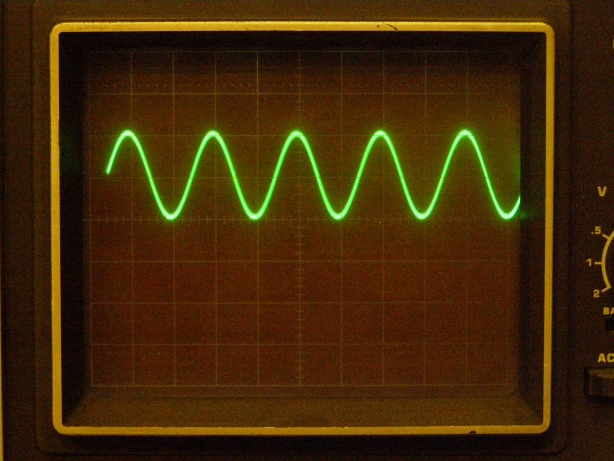

Het uitgangssignaal op de analoge pijp zie je rechts: 1Volt pk pk, basislijn = ground niveau

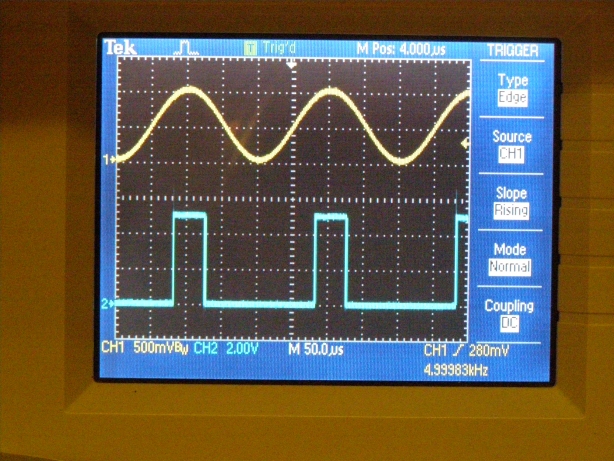

Rev2: op de gele trace: Out-uitgangssignaal van de DDS, op de blauwe de uitgang van de comparator, dutycycle in te stellen met de hele kleine potmeter op de module

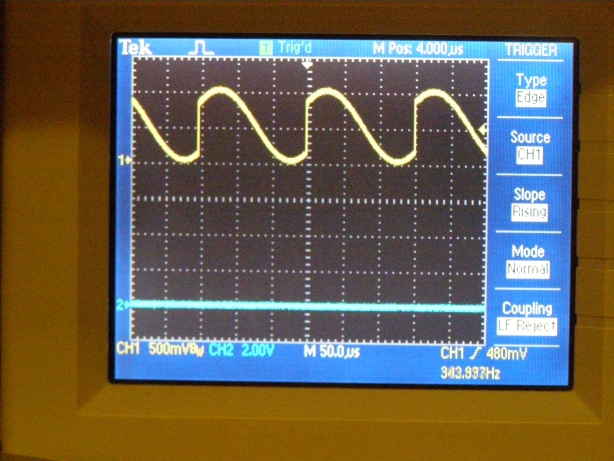

Rev3: zo ziet een fase-sprong van 180 graden eruit; gewoon voor de aardigheid







Einde pagina ---------- that's all folks :-)
